Châssis et frames
Châssis et frames en acier, coupés au laser et soudés
Le produit type de nos clients récurrents : un frame en HSS ou en tube, à produire par lots de 20, 100 ou 500. Voici comment nous le fabriquons.
Ce que nous fabriquons

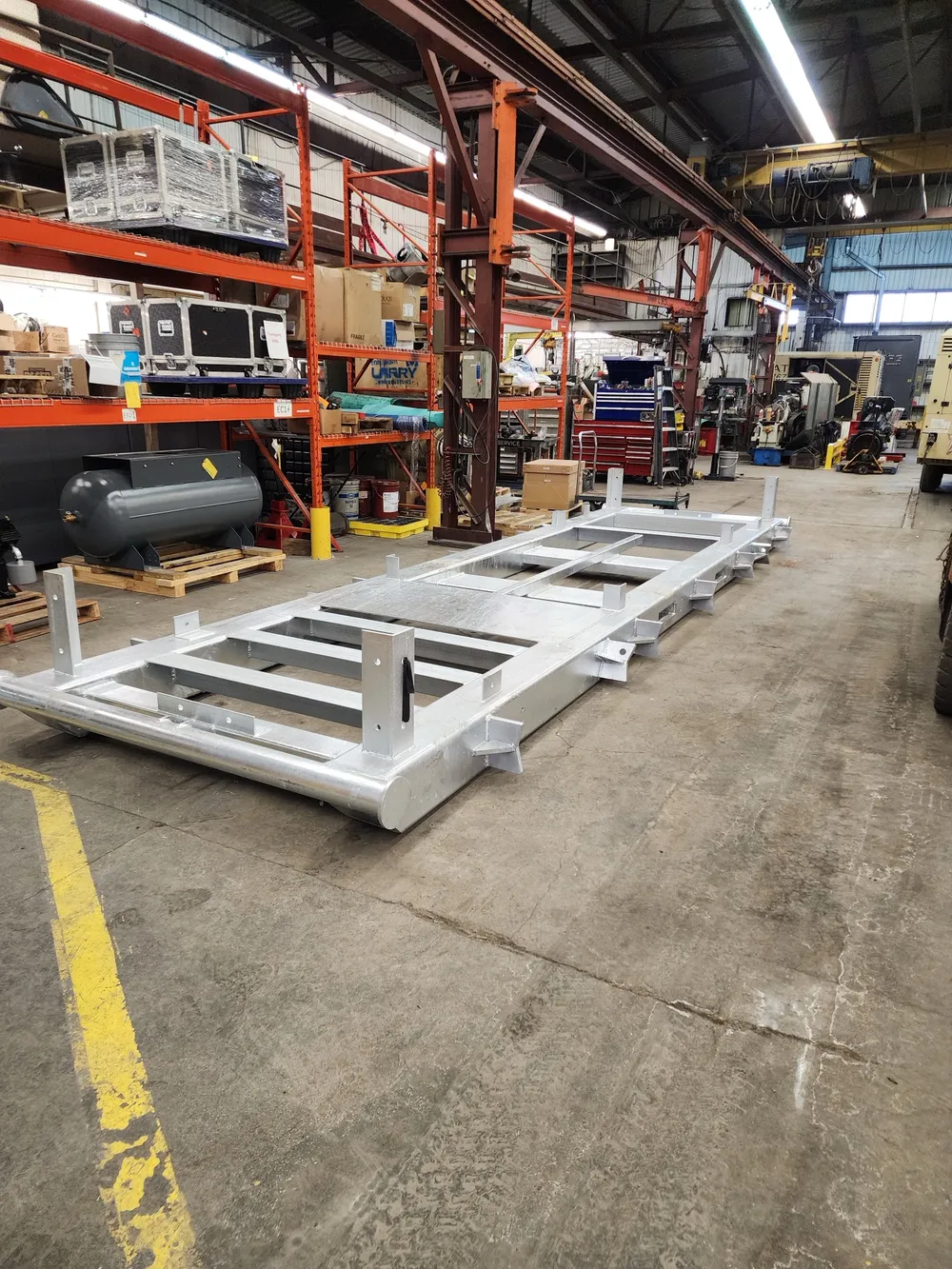

Châssis d’équipement
Bâtis de machines, supports de moteurs, cadres de convoyeurs, protecteurs. HSS carré et rectangulaire jusqu’à 4 × 4.
Frames de mobilier et de présentoirs
Structures de tables, étagères en série, cadres de présentoirs. Tube rond ou carré, finition powder coat.
Cadres de remorques et de transport
Traverses, longerons, supports d’essieux, rampes. Profilés en C, seat channel, cornières.
Structures temporaires
Cadres d’événements, fermes, pieds et bases lestées. Pièces identiques d’une saison à l’autre.
Pourquoi le laser tube change le coût d’un frame
Un frame classique demande de couper les tubes à la scie, de percer, de meuler les encoches, puis de tout positionner dans un gabarit avant de souder.
Au laser 6 axes, les encoches, les trous et les coupes d’assemblage sont faits à la coupe. Les tubes s’emboîtent. Le soudeur assemble sans gabarit complexe et sans reprise.
Résultat : moins d’heures de soudure par frame, des angles constants, et des lots identiques six mois plus tard.
- Coupes d’assemblage et encoches en une passe, sur tube rond, carré et rectangulaire.
- Trous de fixation positionnés au laser, sans perçage secondaire.
- Repères gravés pour l’orientation des pièces à l’assemblage.
- Soudure MIG pour la structure, TIG pour les joints visibles.
- Powder coat ou galvanisation coordonnés, livraison en frames finis.
Spécifications
| Profilés | HSS jusqu’à 4 × 4, tube rond, cornière, profilé en C, seat channel, barre plate |
|---|---|
| Longueur | Jusqu’à 24 pi |
| Épaisseur de paroi | Jusqu’à 1/2 po |
| Matériaux | Acier, inox, aluminium |
| Assemblage | Soudure MIG et TIG à l’interne, bâti vérifié sur table de montage |
| Finition | Powder coat, peinture, galvanisation (partenaires) |
| Quantités | Prototype, puis lots de 20 à 500 et plus |
Comment démarrer
- 01
Envoyez le frame
Fichier 3D, dessin, ou photos d’un frame existant avec ses dimensions principales.
- 02
Revue DFM
Nous proposons les coupes d’assemblage, les encoches et l’ordre de soudure qui réduisent les heures.
- 03
Prototype mesuré
Un premier frame, contrôlé sur les cotes critiques, ajusté avec vous.
- 04
Lots répétables
Même programme, même montage, même contrôle à chaque lot. Livraisons selon votre calendrier.
